Автор Тема: Защита перьев на 1100 (мало букв - много фото)  (Прочитано 1253 раз)

0 Пользователей и 1 Гость просматривают эту тему.

annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
В общем перебрал вилку, и приспичило защиту поставить.
Вот прям посередь сезона.

Труба нерж Ф50 толщина стенки 1,5мм, уши нерж толщина 1,5мм. Сварка аргон. Сверла кобальт 9мм.

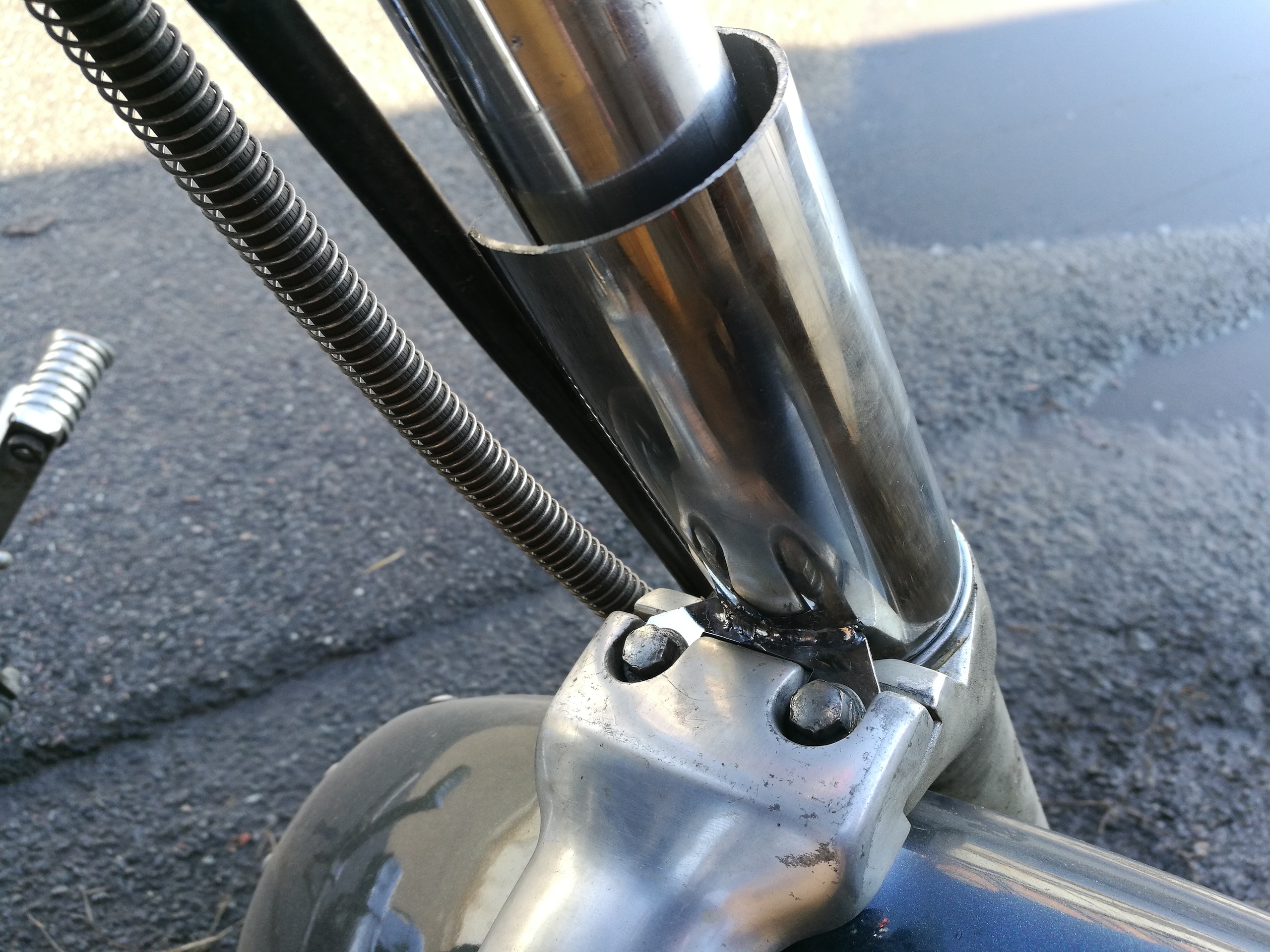

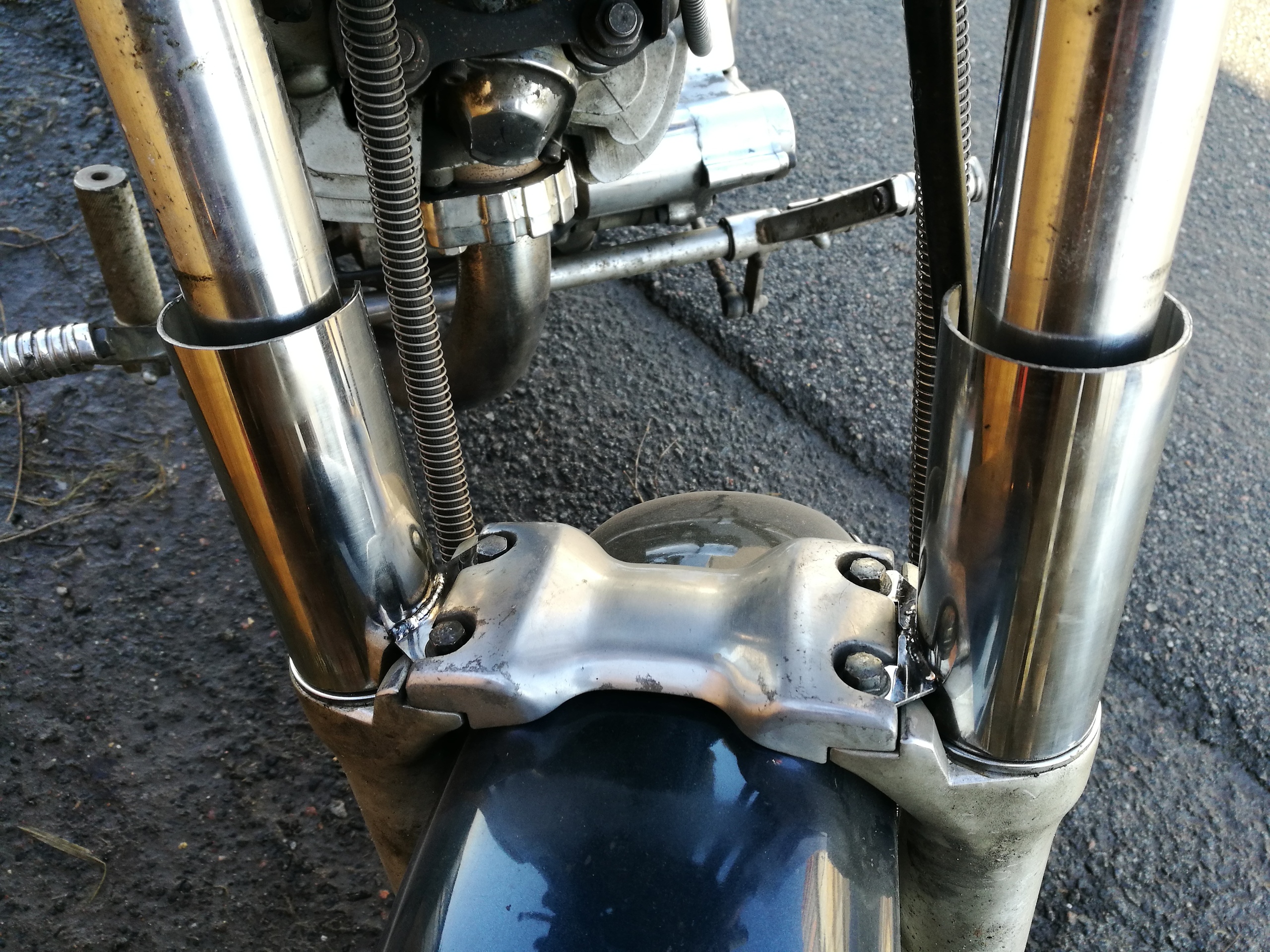

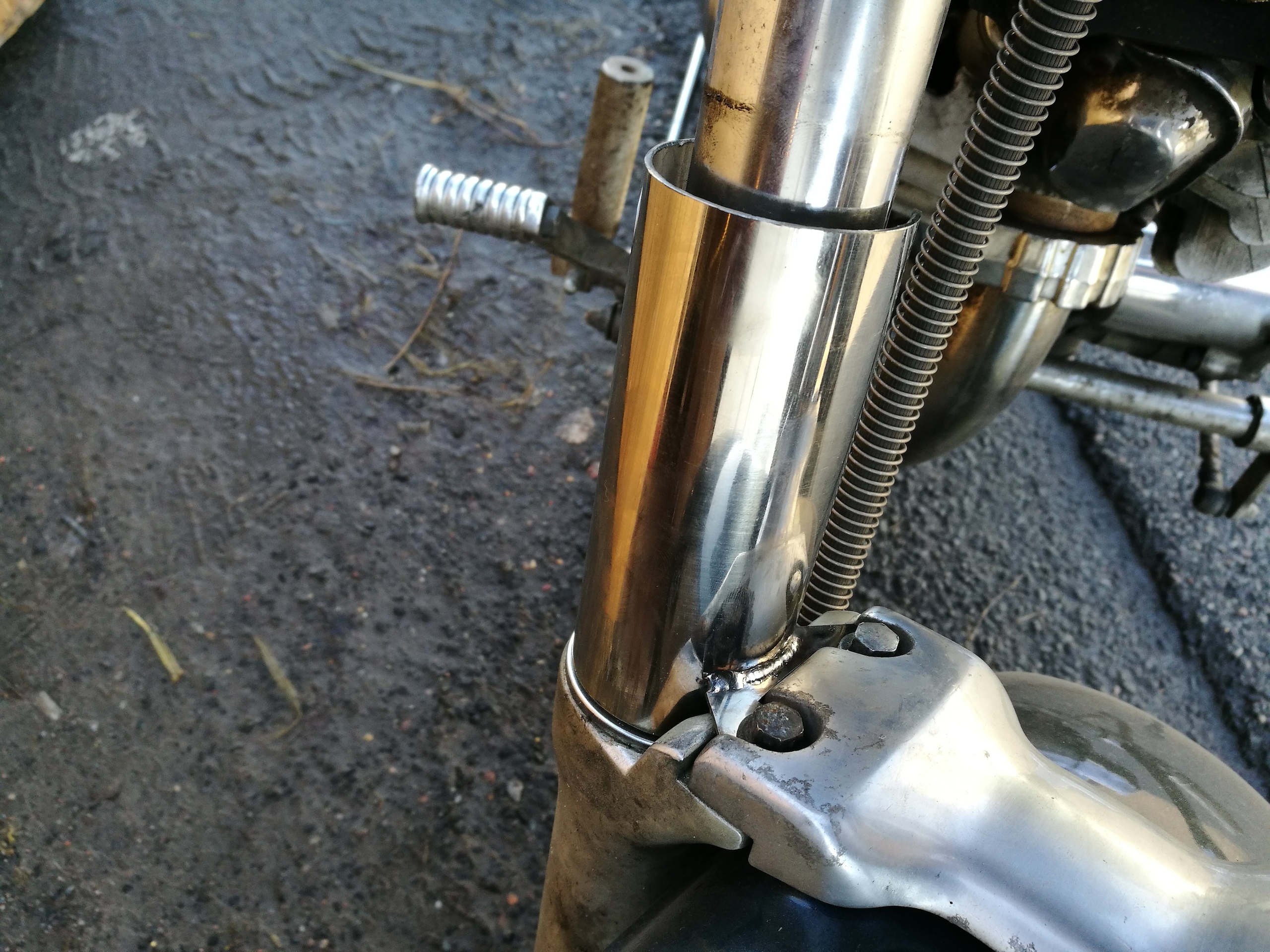

Примерка

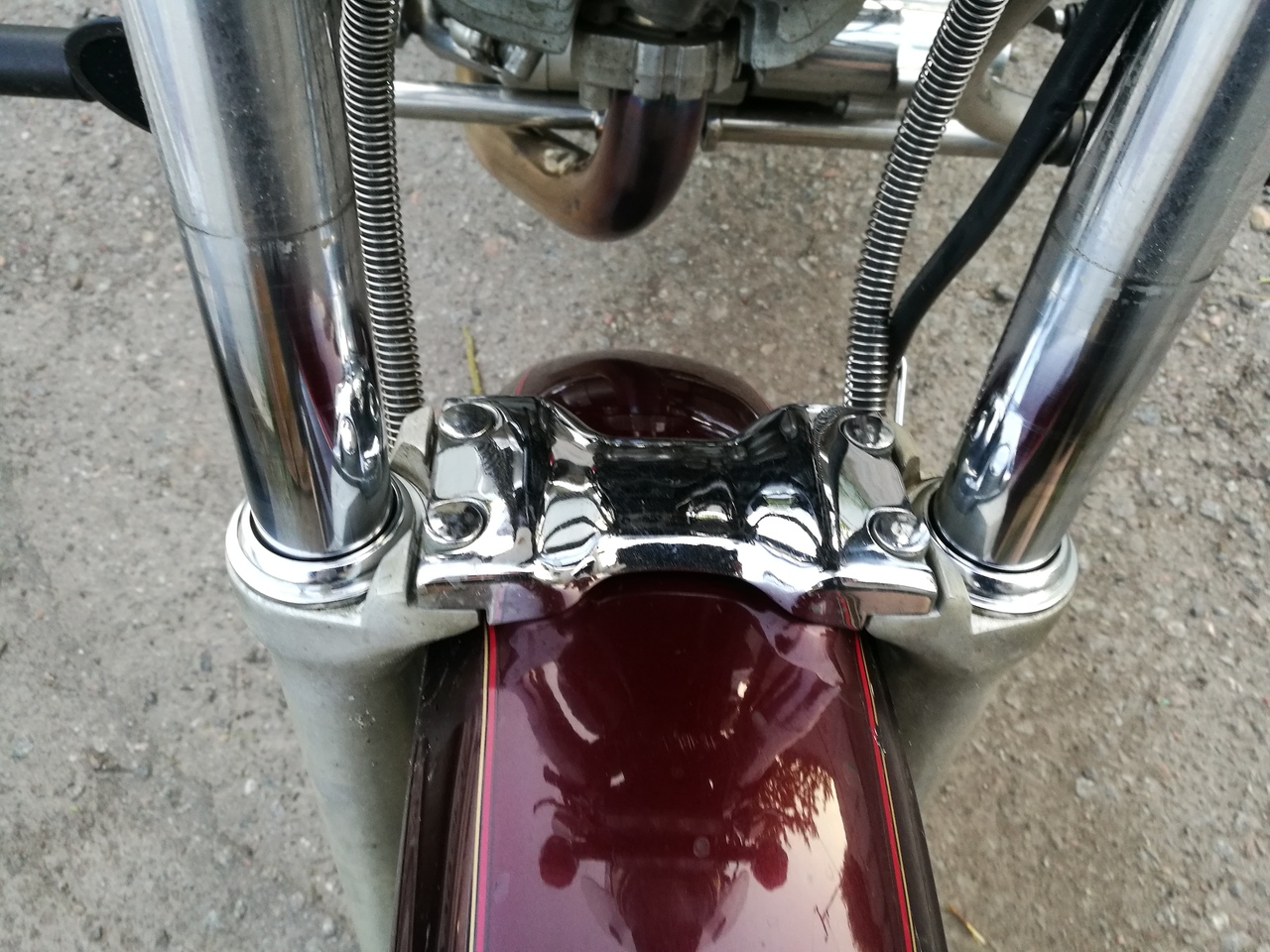

После полировки

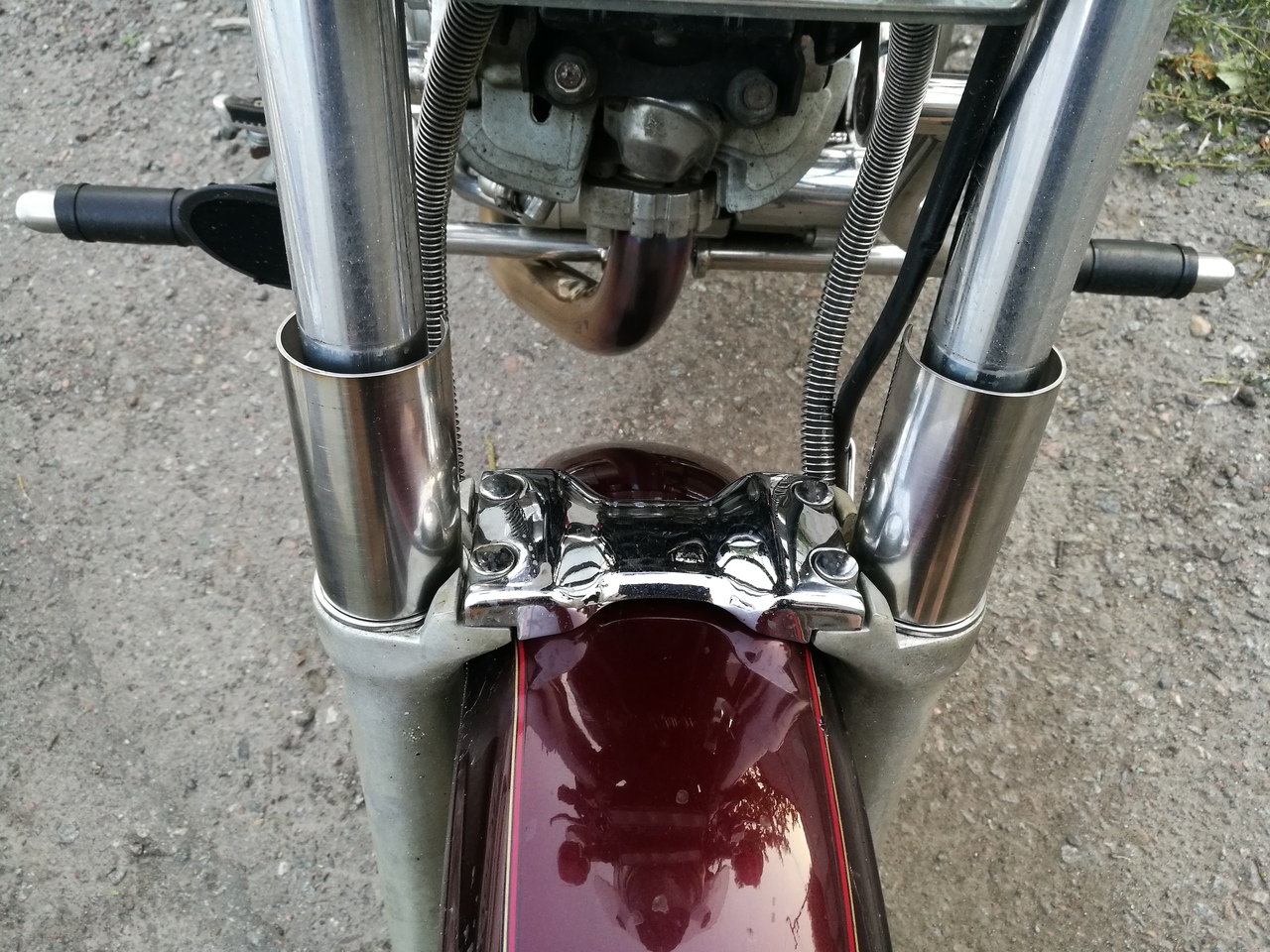

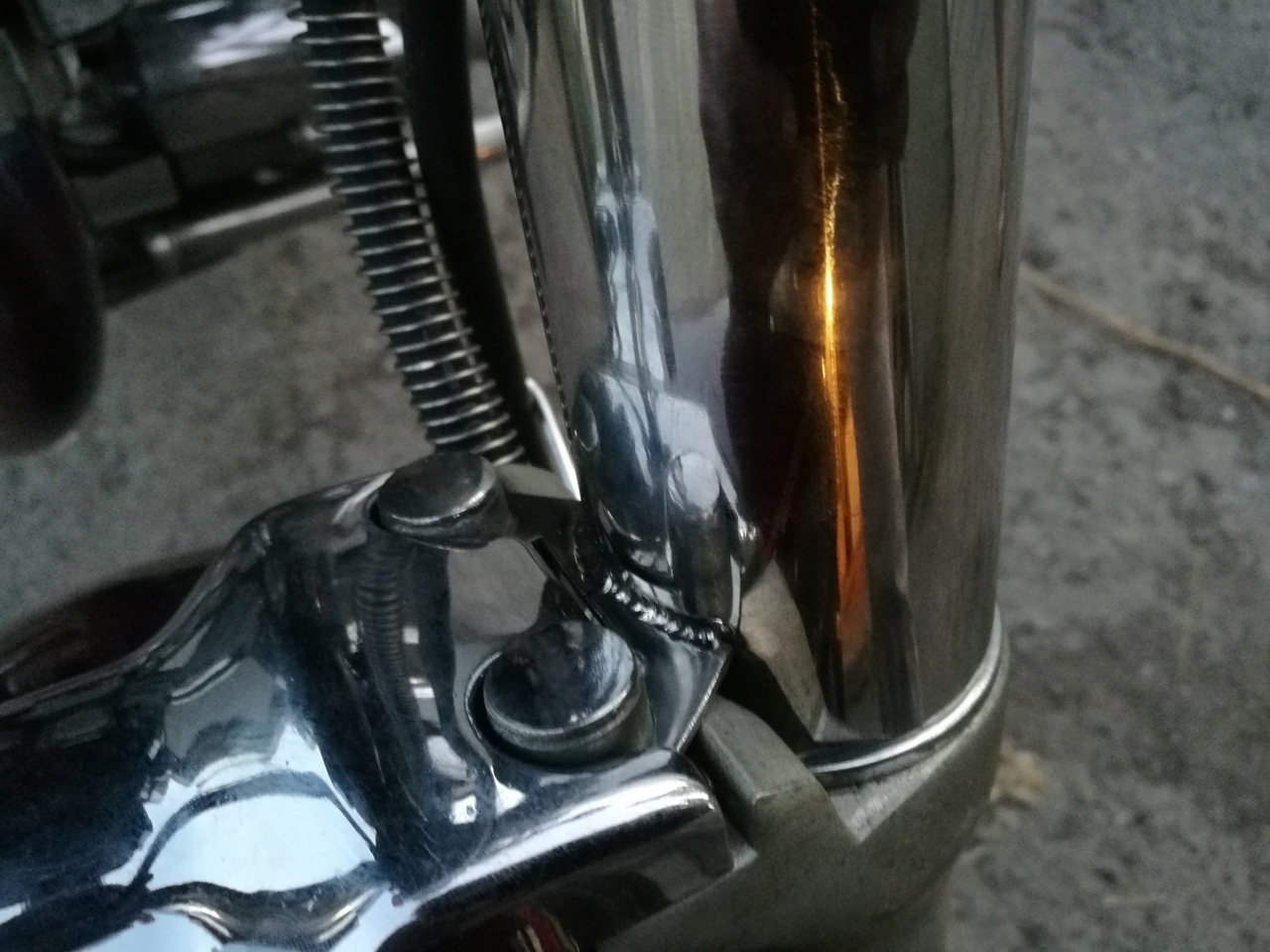

Финал













megathrone

  • Бывалый
  • ***
  • Сообщений: 342
    • XV400-2 '92
    • Просмотр профиля
  • в седле с: 2008
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #1 : Августа 02, 2018, 12:46:58 pm »
Вроде прикольно получилось. Я просто резиновые гофры с ибея поставил дешевые. Кто-то скажет внешний вид испортил, а мне нравится. Да и портить особо там уже нечего...
Нож должен быть большой и острый. Если нож тупой, найдите в интернете инструкцию и наточите его. Если нож не точится, значит тупой вы.

annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #2 : Августа 02, 2018, 04:40:42 pm »
Да не, я просто захотел - сделал.
Чтоб по фэн-шуй как то было, и надежно.

Искатель5

  • Бывалый
  • ***
  • Сообщений: 508
    • XV-1100
    • Просмотр профиля
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #3 : Августа 02, 2018, 11:01:28 pm »
Отлично сделано. А светодиоды как светят?
Дорога, ночь и дождь...

annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #4 : Августа 03, 2018, 12:21:16 am »
Отлично сделано. А светодиоды как светят?
ДХОшки  Филипс.
Не светят, а делают более заметным на дороге.
Почти перестали подрезать, с воплями потом аля "я тебя не видел"...

Ktykhy

  • Вираговод
  • Старожил
  • *
  • Сообщений: 2188
    • XV 750 (85)
    • Просмотр профиля
    • о_О
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #5 : Августа 04, 2018, 09:57:01 pm »
Годно,  и снимается не через снятие пера.

Игорь.К.

  • Только пришел
  • Сообщений: 48
    • ММВЗ , Вираго 1100
    • Просмотр профиля
  • в седле с: С 1992 года
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #6 : Августа 05, 2018, 12:48:15 am »
Всё очень элегантно сделано . Я бы или фаски с радиусами или по потоку углы подрезал . Будет кашернее . ( хотя , на любителя ) . :)

Искатель5

  • Бывалый
  • ***
  • Сообщений: 508
    • XV-1100
    • Просмотр профиля
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #7 : Августа 05, 2018, 12:46:33 pm »
Что делать если нет сварки аргоновой и с нержавейкой напряженка.
Дорога, ночь и дождь...

annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #8 : Августа 05, 2018, 02:07:39 pm »
Цитата: Искатель5 link=topic=8612.msg294583#msg294583
Что делать если нет сварки аргоновой и с нержавейкой напряженка.
Что делать если нет сварки аргоновой и с нержавейкой напряженка.

Сделать из стали и покрасить...

annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #9 : Августа 28, 2018, 08:27:46 pm »
Ну, более 1200 км показали, что эта защита полностью себя оправдала.
Перья в месте рабочей поверхности чистые. Все букашки и ̶г̶а̶в̶н̶о̶  пыль дорог на ней.

Меньше по высоте их точно не надо было делать (10 см) а то и по более на 2-3 см можно было.
Ибо рабочий ход вилки максимум 12 см как я понял.

Маэстро

  • Старожил
  • *****
  • Сообщений: 1681
  • Живу я тут...
    • кастом на базе днепра, Вираго 1100
    • Просмотр профиля
  • в седле с: 1986
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #10 : Августа 28, 2018, 09:26:20 pm »
ход 150 мм
Мнения нужно заменять знаниями везде, где это возможно.

annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #11 : Марта 27, 2019, 12:25:15 am »
Короче народ, меня тут попросили сваять эту защиту.

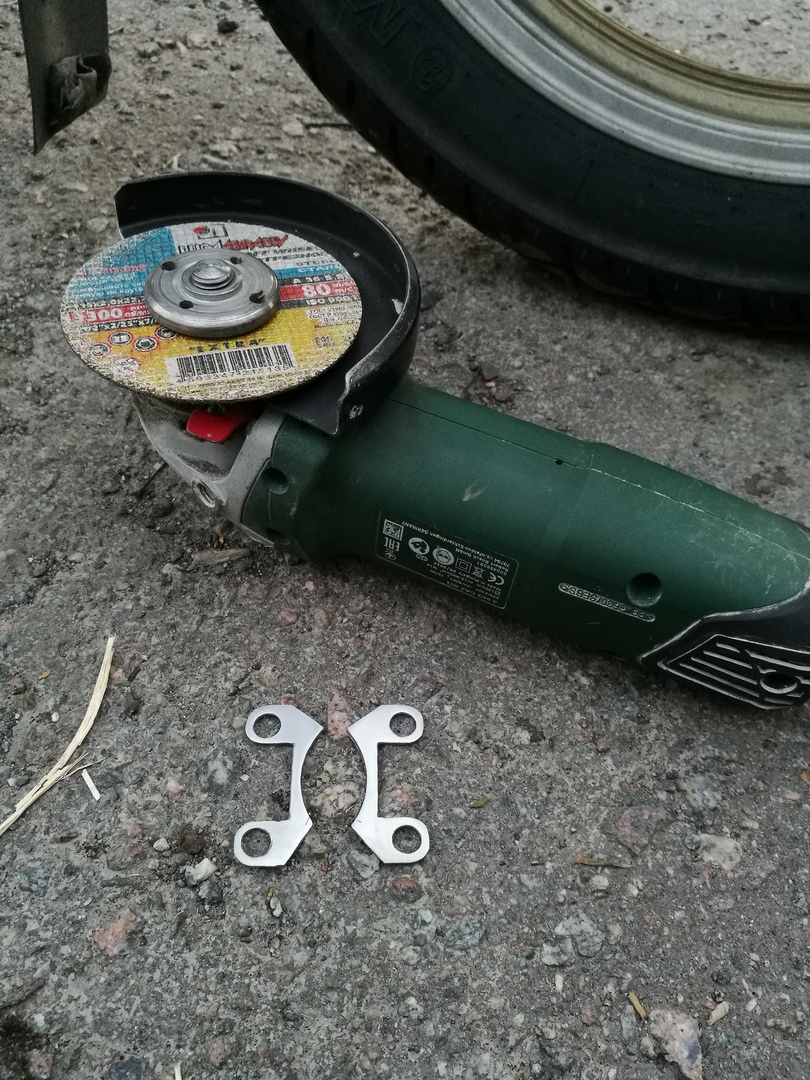

Отказать было никак нельзя... Пришлось вспомнить чертеж заново сняв размеры, но вот болгаркой ювелирничать никак не вштыривало. Своял я с точностью до миллиметров в корале макет для лазерной резки.

Кому надо вот оно:
https://yadi.sk/d/YotDJl5c5BCV0A

А так все просто, берем трубу нерж Ф50мм, отмеряем два куска по 130-150мм кому что нравится.
Берем штангель, выставляем 40мм.
Прикладываем к краю трубы, делаем две риски.
Берем угольник 90, и размечаем продольные линии реза.
Болгарка с тонким диском по нерже, и не спеша пилим.

Разрезанная в доль труба спружинит до диаметра 52мм.

Примеряем на траверсу, подгоняем если надо уши.
Несем аргоньщику разметив расстояние от низа трубы, куда уши варить.


annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #12 : Марта 29, 2019, 07:53:49 pm »

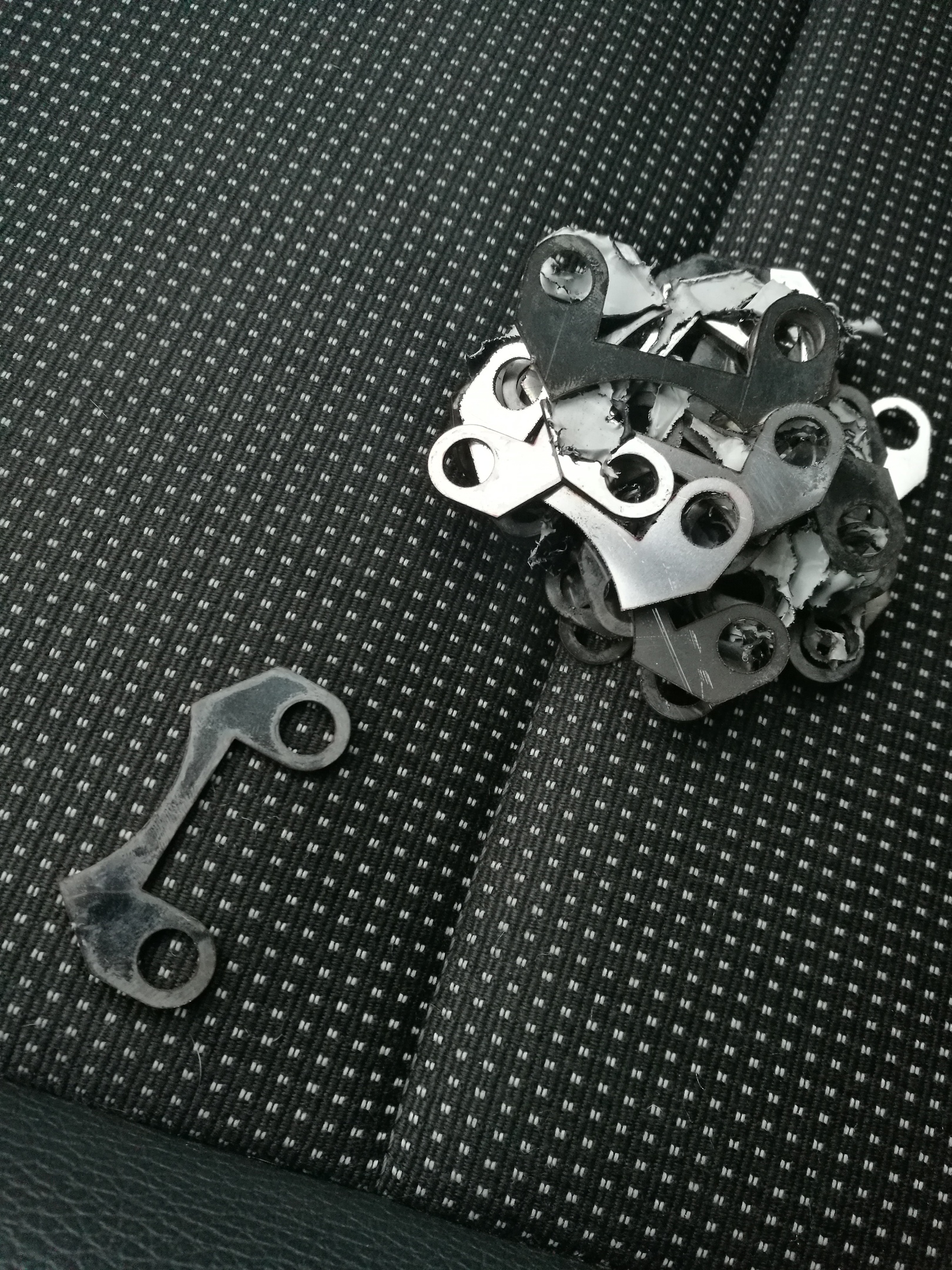

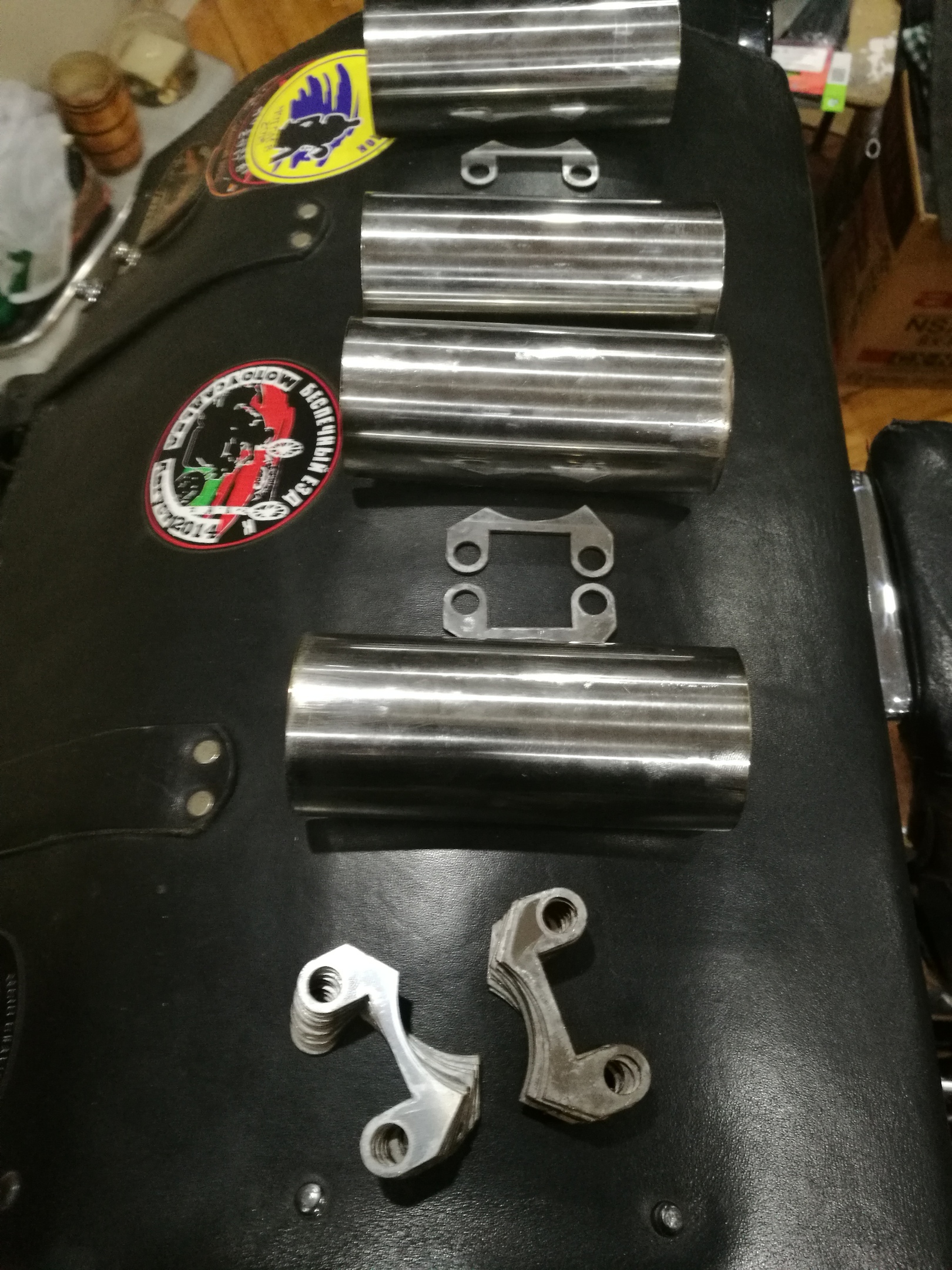

Короче народ, нарезали мне на лазере, ушей для защиты перьев.
Материал нерж 1,5мм.

Если кому надо в СПб, 300р за пару.
Но на почту увольте.
Передать через когонить, лучше всего.






annex

  • Новичок
  • *
  • Сообщений: 57
    • Просмотр профиля
  • в седле с: 1987
Re: Защита перьев на 1100 (мало букв - много фото)
« Ответ #13 : Апреля 15, 2019, 06:57:13 pm »

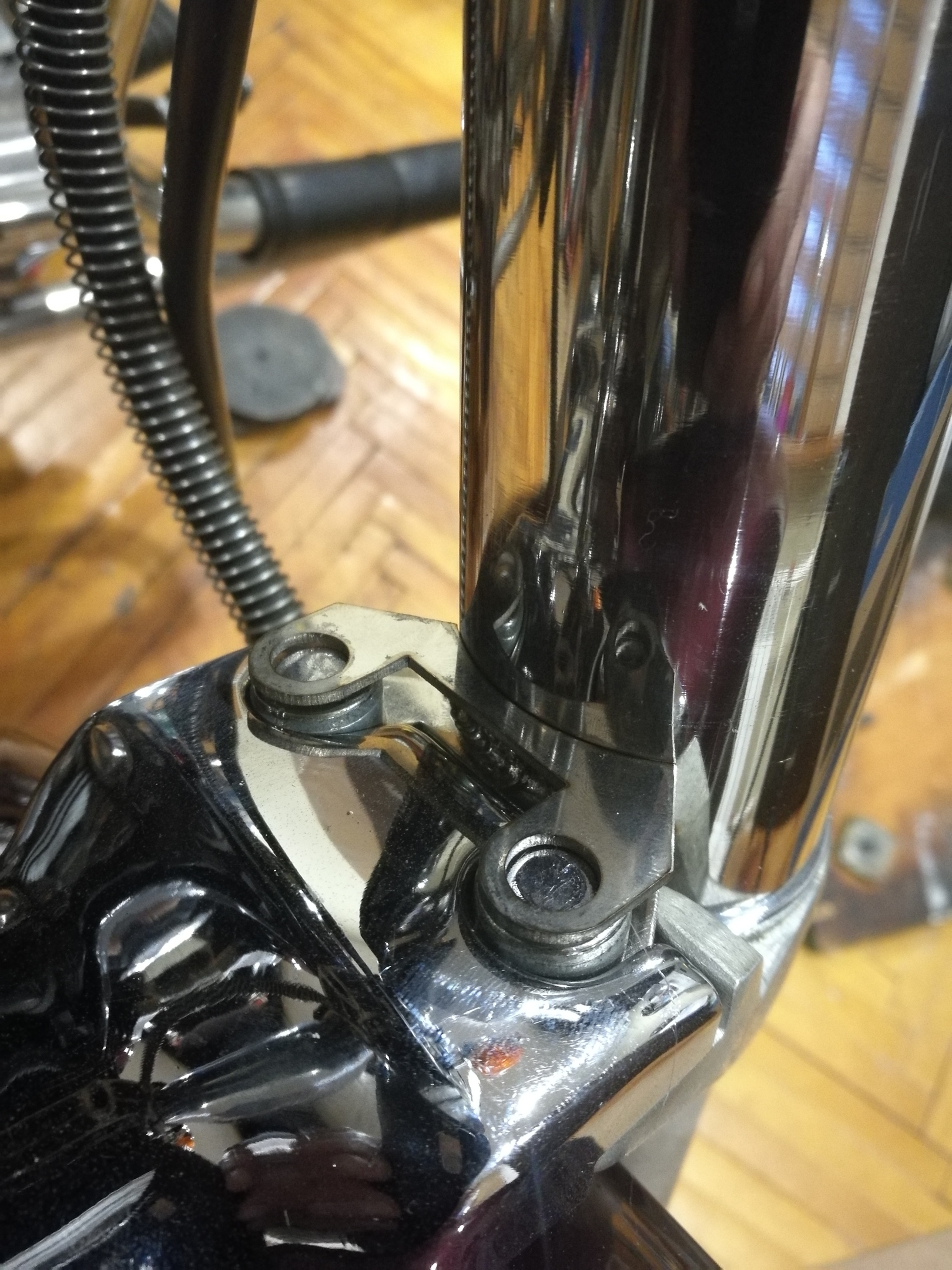

Кстати, у брата комплект с этими ушами встал на ура.
Вообще не подгоняли!
